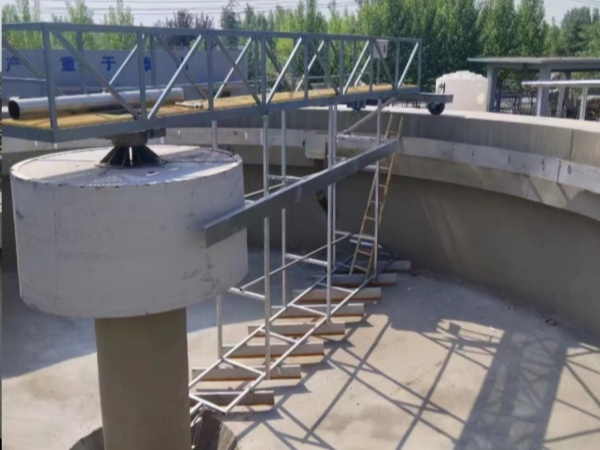

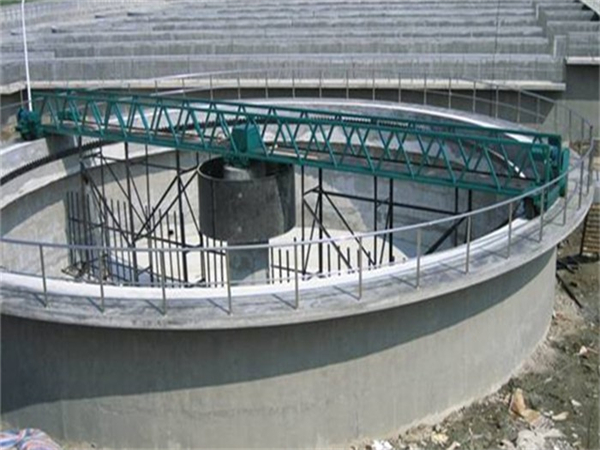

周边传动刮泥机用于污水处理厂、自来水厂以及工业废水处理中辐流式沉淀池。将沉降在池底的污泥刮集到池底的集泥坑，池面的浮渣被撇向管式排渣斗。
一、产品概述
周边传动刮泥机是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥，周边排水，保证水流均匀。主要由驱动机构、主梁、中间旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。
二、工作原理
周边传动刮泥机由驱动减速机直接驱动行走轮，并带动工作桥及连接的刮泥桁架对数螺旋线形刮泥板，将沉淀池污泥由池边逐渐刮至中心集泥坑，在静水压力作用下，将污泥排出池外。浮渣刮板将池边与中心导流筒之间水面上浮渣全部刮向池边，依靠刮渣耙和管式排渣斗的配合，浮渣刮至管式排渣斗内，由上清夜自动冲洗排出池外。
周边传动刮吸泥机采用周边传动，污水从池中心的进水管流入，经稳流筒扩散后，均匀的向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置驱动工作桥架沿周边旋转，并带动刮臂及刮泥板转动，刮泥板将污泥刮集后由吸泥管依靠池内静水压抽吸至集泥槽内排入中心泥缸，再通过中心排泥管排出池外，水面上的浮渣通过旋转撇渣装置导入排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。
三、主要特点：

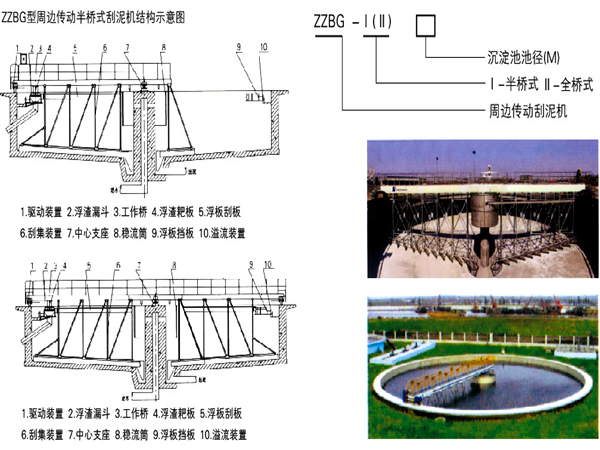

周边传动刮泥机是由驱动装置、工作桥、中心回转支座、导流筒、刮臂、撇渣板、管式排渣斗、刮渣耙、挡渣板、出水堰板、堰槽清扫装置等组成。适用于中心进水、周边出水的沉淀池。
主要热点如下：
1、工作桥可采用半桥式或全桥式,其材质可采用碳钢不锈钢或铝合金等；
2、驱动装置采用轴装式斜齿轮减速机与主动轮直联传动,结构紧凑,机械效率较高；
3、吸泥管采用长扁口形式，吸泥效果好；
4、吸泥方式有两种：自吸式和虹吸式（常规采用自吸式）；
5、设备机械和电子双重过载保护，运转安全可靠；
6、设备操作简便，可直接就地/远程控制设备的运行。
7、结构合理，重量轻；
8、水下部件采用不锈钢制作，便于维护，使用寿命长；
9、电气控制可根据用户要求，实现手动、定时、PLC控制以及与PLC进行通讯等功能特性；
10、维护方便，运行费用低。
四、主要型号参数
参数 | 池径D | 池深H | 周边线速度 | 驱动功率 | d1 | D1 | D2 | H | 预埋板 |
ZZBG-1-8 | 8 | 3.0~5.0 | ~2 | 0.37 | 1100 | 1800 | 1600 | 550 | 12x |
ZZBG-I-10 | 10 | 3.0~5.0 | ~2 | 0.37 | 2000 | 1800 | 600 | ||
ZZBG-I-12 | 12 | 3.5~5.0 | ~2 | 0.37 | 2200 | 2000 | 650 | ||
ZZBG-I-14 | 14 | 3.5~5.0 | ~2 | 0.37 | 2500 | 2200 | 700 | ||
ZZBG-I-16 | 16 | 3.5~5.0 | ~2 | 0.37 | 2600 | 2300 | 750 | ||
ZZBG-1-18 | 18 | 3.5~5.0 | ~2 | 0.55 | 2800 | 2300 | 800 | ||
ZZBG-1-20 | 20 | 3.5~5.0 | ~2 | 0.55 | 1200 | 3000 | 2500 | 820 | 16x |
ZZBG-1-22 | 22 | 3.5~5.0 | ~2 | 0.55 | 3200 | 2800 | 850 | ||
ZZBG-1-25 | 25 | 3.5~5.0 | ~2 | 0.75 | 3500 | 3000 | 900 | ||
ZZBG-I-30 | 30 | 4.0~5.0 | ~2 | 0.75 | 4000 | 3400 | 1100 | ||
ZZBG-I-35 | 35 | 4.0~5.0 | ~3 | 0.75 | 4500 | 3800 | 1200 | ||
ZZBG-I-40 | 40 | 4.5~5.0 | ~3 | 1.1 | 1500 | 5000 | 4300 | 1300 | 20x |
ZZBG-1-50 | 50 | 4.5~5.0 | ~3 | 1.5 | 5800 | 4800 | 1450 | ||
ZZBG-1-60 | 60 | 4.5~5.0 | ~3 | 1.5 | 6500 | 5000 | 1650 |
订货须知：
1、订货时，请注明池径、池深等主要参数及提供沉淀池土建图；
2、请注明设备材质；
3、若需配套不锈钢出水槽、出水堰板、浮渣挡板等附件，请注明相关尺寸；
4、若客户有特殊要求，可在订货合同中事先注明。
